MAT4型安全地毯
产品介绍：安全地毯是一种兼顾作业区域适用性的安全解决方案，通过在其它传感器无法顾及的区域准确设置安全地毯，现场安全性能将大幅提升。MAT4 型安全地毯的典型应用场合包括：焊接机器人、橡塑机械、装配机械、材料处理、包装机械、冲压机械、压力机械、汽车制造、钢铁冶金等工业领域。
分享到：产品特点
1、采用丁晴橡胶为原料，耐磨性更高，防腐性更强
2、多层尼龙加强橡胶板韧性，减少地毯变形，寿命增加200%
3、胶板采用内部加尼龙布线的方式，大大减少胶板变形
4、采用进口镀锌铜编织网，更加耐压、耐磨、耐老化
5、可进行不同规格尺寸的拼接安装，满足特殊现场的防护要求
6、控制器分CSRMF、SC6两种型号
7、符合EMC安全认证
系统组成

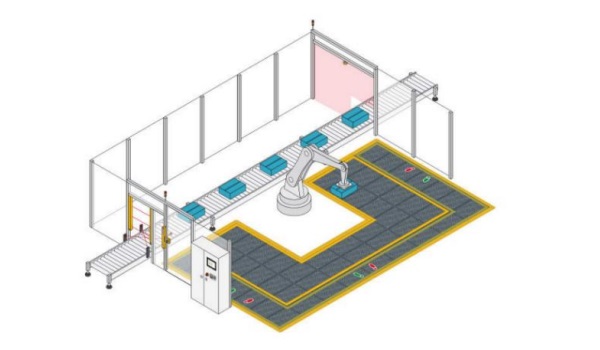

MAT4型安全地毯包括安全地毯、控制器、铝合金压边、传输线缆组成。工作示意图如下

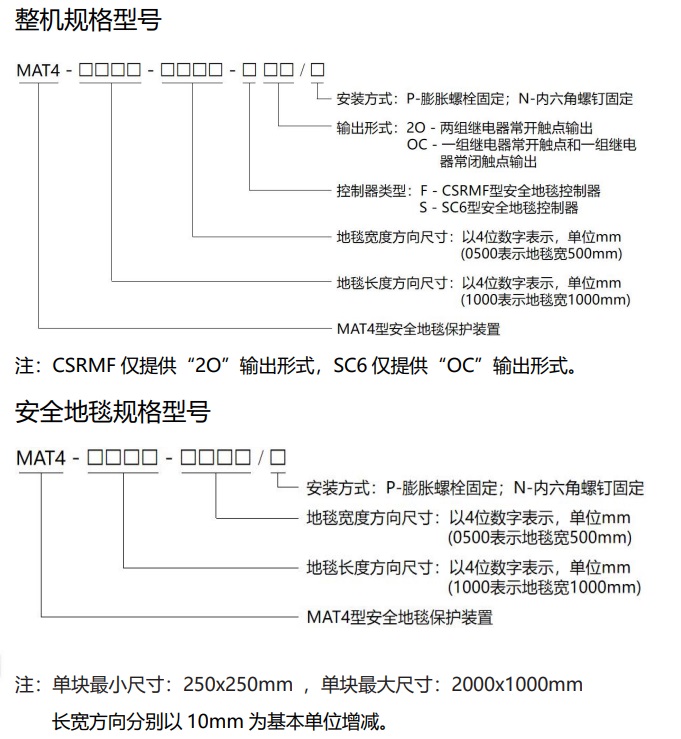

规格型号
| MAT4型安全地毯 | ||
|---|---|---|
| 执行标准 | GB/T 17454.1 / ISO 13856-1 | |
| 检测方式 | 压力传感方式 | |
| 检测质量 | 30Kg 以上 | |
| 最大允许负载 | 2000N | |
| 机械寿命 | 不低于 100 万次 | |
| 材质 | 丁腈橡胶 | |
| 质量 | 约 14.5KG/m² | |
| 尺寸范围 | 长度方向尺寸范围（250mm-2000mm），宽度方向尺寸范围（250mm-1000mm）；长宽方向分别以10mm为基本单位增减。 | |

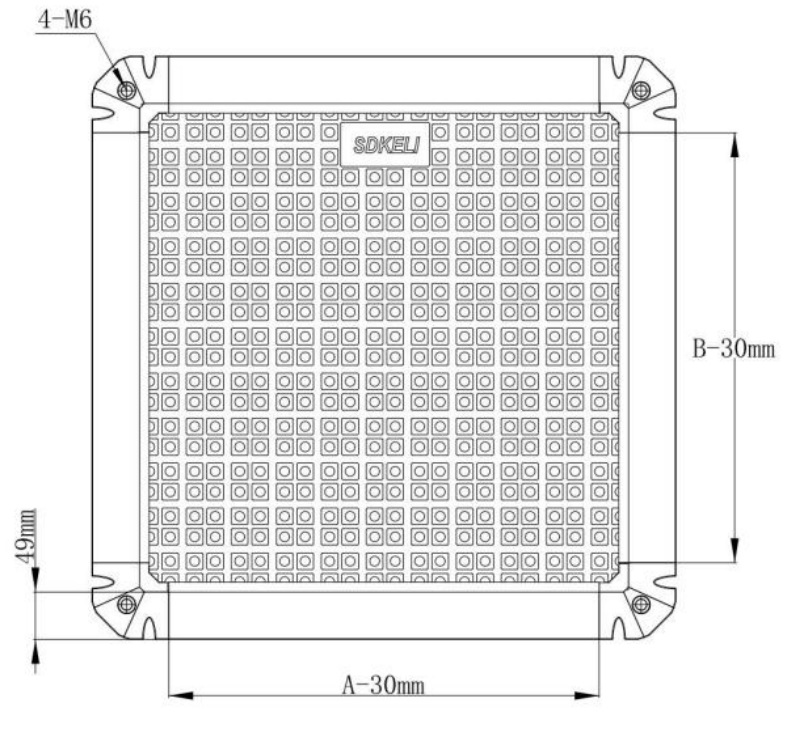

| 尺寸说明 | 1. 选型时的尺寸均为纯安全地毯尺寸 2. 安全地毯在安装时四周要用铝合金压边（铝合金压边的宽度为49mm）来固定，因此实际安装好以后长宽方向各增加98mm | |
| 防护等级 | IP65 | |
| 安装方式 | 水泥地面建议用 M6×60 膨胀螺钉；钢板地面建议用 M6×20 内六角圆柱头螺钉 | |
| 配套控制器 | CSRMF型控制器 | SC6型控制器 |
| 控制器电气特性 | ||
| 规格型号 | CSRMF-2O | SC6-OC |
| 电源电压 | DC24V±10% | |
| 整机功耗 | ≤3W | |
| 响应时间 | ≤20ms | |
| 安全输出 | 2 常开无源触点输出 | 1 常开和 1 常闭无源触点输出 |
| 触点容量 | 5A,250VAC/5A,24VDC | |
| 外形尺寸（单位：mm） | 110×100×24(采用免锁螺丝可插封式端子台时尺寸为 110×115×24) | 155.5×142.5×32.5 |
| 环境特性 | ||
| 环境温度 | 工作 | -10℃～55℃(无结霜及凝雾) |
| 存储 | -40℃～70℃ | |
| 环境湿度 | 工作 | 35%RH～85%RH |
| 存储 | 35%RH～95%RH | |
| 抗振动能力 | 频率 10～55Hz；振幅 0.35±0.05mm；扫描次数：三轴，每轴 20 次 | |
| 抗碰撞能力 | 加速度 10g；脉冲持续时间：16ms；碰撞次数：三轴，每轴 1000±10 次 | |
