CG型光栅控制器

产品介绍:CG型光栅控制器装于电气柜外部,与CT4型安全光栅、KS06G型安全光栅、SMT型安全光栅或LSCII型光栅配合使用,将光栅输出的PNP或NPN信号转换为两路继电器无源触点输出。CG型控制器配备继电器寿命检测预警功能。CG型控制器配备带载时输出保险丝断路检测功能。

分享到:

规格型号

CG型光栅控制器规格图


典型布线图:

CG接线图不带附加功能

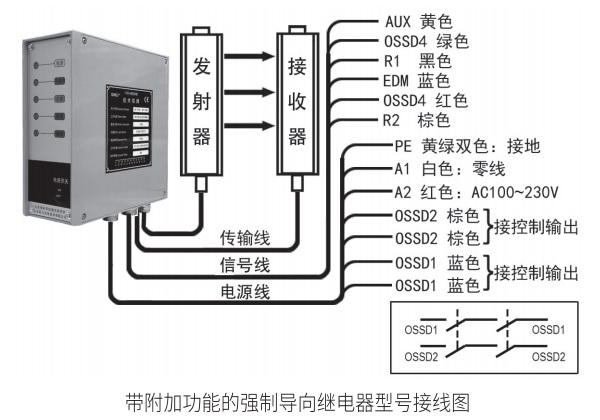

CG控制器带附加功能接线图
CG控制器带附加功能继电器接线图


环境特性
环境温度 工作 -10℃~55℃(无结霜及凝雾)
存储 -40℃~70℃
环境湿度 工作 35%RH~85%RH
存储 35%RH~95%RH
防护等级 IP54
抗振能力 频率10Hz~55Hz;振幅:0.35±0.05mm;扫描次数:三轴,每轴20次
抗冲击能力 加速度10g;脉冲持续时间:16ms;碰撞次数:三轴,每轴1000±10次
电气特性
电源电压 AC100V~230V±15%,50/60Hz
相应时间 ≤18ms
输出 继电器触点输出,触点容量5A,250VAC/5A,30VDC(阻性负载)
检测功能 带载时输出保险丝熔断指示和继电器寿命指示
保护电路 过压过流保护,输出短路保护
附加功能
外部设备监控(EDM) 监控受控设备常闭触点的状态
手动复位功能 异常状态下,光栅回复通光后,按下复位按钮,控制器输出正常状态
辅助输出功能 通用继电器型号提供1路24V的PNP信号;强制导向继电器型号提供一路继电器触点输出(两常开型号提供一路继电器常闭触点输出;一常开一常闭和两常闭型号提供一路继电器常开点输出)
