LS2系列激光雷达

产品介绍:LS2系列激光雷达可实现270°范围、半径20米的二维区域检测和轮廓扫描,具有小巧灵活、精准可靠、高性价比等特点,是移动机器人避障、导航的理想选择。

分享到:

产品特点

1、脉冲激光雷达,外形尺寸62×64×84mm,方便用户集成
2、基于脉冲激光测距技术,相比发出连续恒定的光源,脉冲光能量值要高出1000倍,确保测量的稳定性和可靠性,同时结合纳秒级窄脉冲技术,确保一类激光产品,对人眼安全
3、扫描速度超快,1秒可测量25000次,单圈扫描时间40ms
4、工业级设计,稳定可靠。IP65、专用温漂误差消除设计、专业EMC设计和严苛测试、环境光和冲击振动等测试
5、窗口可拆卸设计,方便维护、降低维护成本、延长产品使用寿命
6、多达16组可定义检测区域,检测区域可根据用户需求定义为任意复杂、不规则形状

防区配置介绍

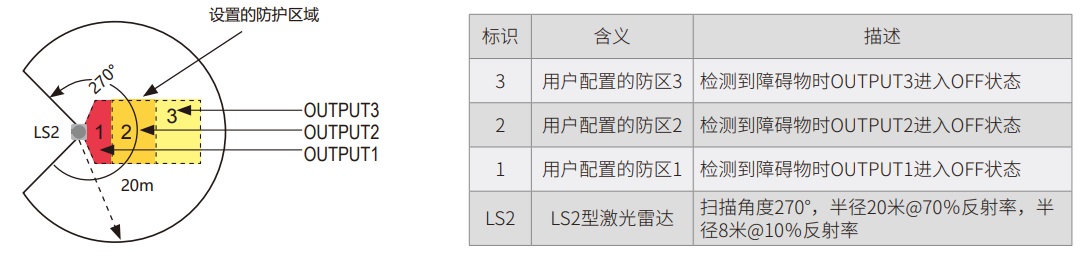

LS 激光雷达防区配置图
标识 含义 描述
3 用户配置的防区3 检测到障碍物时OUTPUT3进入OFF状态
2 用户配置的防区2 检测到障碍物时OUTPUT2进入OFF状态
1 用户配置的防区1 检测到障碍物时OUTPUT1进入OFF状态
LS LS2激光雷达 扫描角度270℃,半径20米@70%反射率,半径8米@10%反射率

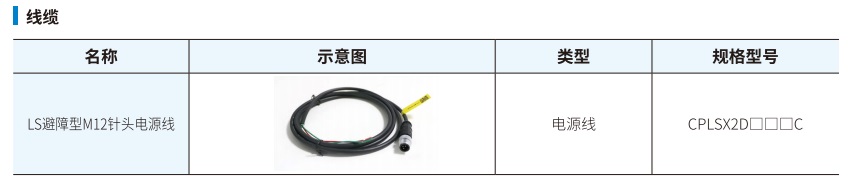

典型接线图



光学特性
检测光源 波长905nm,一类激光产品
最大检测半径 20米@70%反射率(白色物体),8米@10%反射率(黑色物体) 扫描角度范围 270°
角度分辨率 避障型:0.5° 测量型:0.33° 测量误差 标准型:±4cm@1sigma(典型值) 高精型:±2cm@1sigma(典型值)
环境特性
环境温度 工作 -10℃~55℃(无结霜及凝雾)
存储 -40℃~70℃
环境湿度 工作 35%RH~85%RH
存储 35%RH~95%RH
抗光干扰 15000Lux
抗振动 频率10Hz~55Hz;振幅:0.35±0.05mm;扫描次数:三轴,每轴20次
抗冲击 加速度10g;脉冲持续时间:16ms;碰撞次数:三轴,每轴1000±10次
电磁兼容性(EMC) EMI EN61326-1:2013
EN55011:2009+A1:2010
EMS EN61326-1:2013
EN61000-4-2:2009
EN61000-4-3:2006+A1;2008+A2:2010
EN61000-4-4:2012,EN61000-4-6:2009,EN61000-4-8:2010
区域组切换 4组外部输入信号(Z1、Z2、Z3、Z4)实现16个区域组的切换
防护等级 IP65
外形尺寸 62×64×84mm,62×64×81mm(不含帽尺寸)
电气特性
电源电压 DC9V~DC30V 功耗 3W(典型值)
响应时间 避障型 40ms/r 可调
测量型 高精型:36ms/r 标准型:43ms/r
输出方式 BP:避障型,PNP输出 BN:避障型,NPN输出 DE:测量型,以太网输出

LS2系列激光雷达规格型号

产品系列 检测半径 扫描角度 输出形式 测量精度 角度分辨率 安装方式
LS2- □□ 27(270°) □□/ □□/ □□
类型 型号 检测半径 输出 测量精度 角分辨率 频率 安装支架
LS2避障型 LS2-0627BP/M05 6米@70%反射率(白色物体),2米@10%反射率(黑色物体) PNP 标准型,±4cm@1sigma 0.5° 30Hz LS2-SZ/LS2-CZ/LS2-JZ/LS2-FZ可选,水平/垂直/减震/防护罩安装可选
LS2-0627BN/M05 6米@70%反射率(白色物体),2米@10%反射率(黑色物体) NPN 标准型,±4cm@1sigma 0.5° 30Hz
LS2-1027BP/M05 10米@70%反射率(白色物体),4米@10%反射率(黑色物体) PNP 标准型,±4cm@1sigma 0.5° 30Hz
LS2-1027BN/M05 10米@70%反射率(白色物体),4米@10%反射率(黑色物体) NPN 标准型,±4cm@1sigma 0.5° 30Hz
LS2测量型 LS2-1027DE/H03 10米@70%反射率(白色物体),4米@10%反射率(黑色物体) 以太网,可提供ROS、windows、linux驱动 高精度型,±2cm@1sigma 0.33° 28Hz
LS2-2027DE/H03 20米@70%反射率(白色物体),8米@10%反射率(黑色物体) 以太网,可提供ROS、windows、linux驱动 高精度型,±2cm@1sigma 0.33° 28Hz
LS2-0627D2/H05 6米@70%反射率(白色物体),2米@10%反射率(黑色物体) RS232输出 高精度型,±2cm@1sigma 0.5° 30Hz

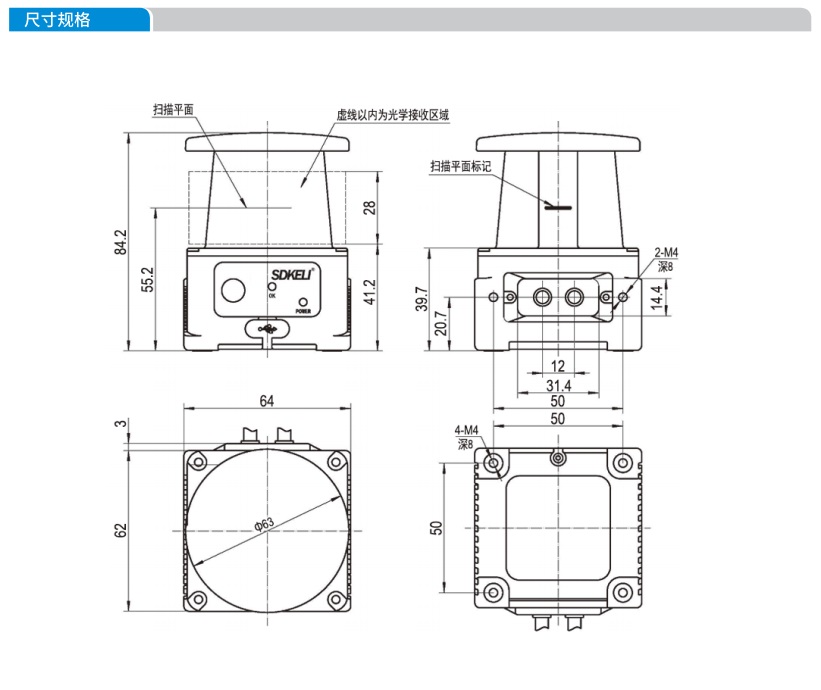

LS2系列激光雷达尺寸图

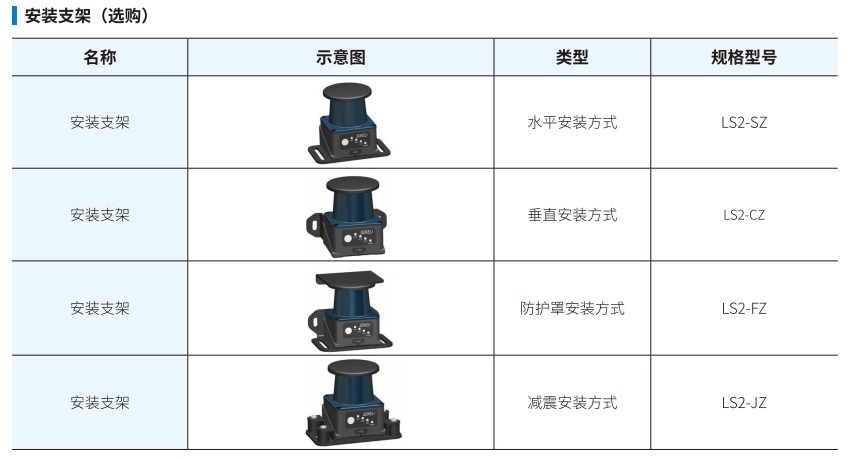

LS2系列激光雷达安装示意图
