LSPDmini小型化安全激光扫描仪

产品介绍:LSPD mini小型化安全激光扫描仪,可实现270°范围、半径3米的二维区域检测和轮廓扫描,具有小巧灵活、精准可靠、高性价比等特点,是移动机器人避障、导航的理想选择。

分享到:

产品特点

1、小型化安全型激光雷达,体积小巧、外形尺寸8cm×8cm×9.5cm
2、防区包括保护区域和告警区域,保护区域半径3米@1.8%反射率
3、防区可根据用户需求配置为复杂、不规则形状
4、符合IEC61496 Type 3和ISO13849 PL d安全等级要求
5、一类激光产品,对人眼安全
6、窗口脏污检测,判断实际检测距离达不到宣称的保护距离时,切断输出、导向安全

产品组成

LSPDmini系统包括一台扫描仪、一根电源线、一根网络连接线、一根配置线和配置软件。用户可使用配置线连接LSPDmini与电脑,通过配置软件对防护区域等相关参数进行设置

防区配置

LSPDmini安全扫描仪防区配置图

配置软件

LSPDmini安全激光扫描仪标准配置图 LSPDmini安全激光扫描不规则配置图
标准告警区、保护区设置 可根据需求设置不规则告警区、保护区

轻松进行复杂的区域设定

1、适用window系统,对内存、硬盘需求较小
2、界面友好、操作方便,用户入门快
3、最多可选16个区域组,每个区域组最多可设置三个防区
4、防护区绘制简单、修改方便,绘图工具与环境轮廓自动扫描相结合可绘制任意复杂、不规则的防护区
5、周围环境轮廓实时监测及数据精准显示

资质证书

LSPDmini小型化安全激光扫描仪认证证书

认证标准 EN61496-1(Type3); EN61496-3(Type3); EN60825-1(1类激光产品); EN13849-1(PL d)  EN61496-1(Type3);
EN61496-3(Type3); EN13849-1(PL d); GB/T19436.1; GB19436.3; GB4208(IP65)
光学特性
检测光源 波长905nm,一类激光产品
最大检测半径 3米@1.8%反射率 扫描角度范围 270°
角度分辨率 0.5° 测量误差 ±4cm@1sigma(典型值)
环境特性
环境温度 工作 -10℃~55℃(无结霜及凝雾)
存储 -40℃~70℃
环境湿度 工作 35%RH~85%RH
存储 35%RH~95%RH
抗光干扰 15000Lux
抗振动 频率10Hz~55Hz;振幅:0.35±0.05mm;扫描次数:三轴,每轴20次
抗冲击 加速度10g;脉冲持续时间:16ms;碰撞次数:三轴,每轴1000±10次
执行标准 2006/42/EC(机械安全指令),2004/108/EC(EMC指令),IEC-61496-1,IEC-61496-3,ISO13849-1
GB/T19436.1,GB19436.3,GB4208(IP65),EN60825-1(一类激光产品)
区域组切换 4组外部输入信号(Z1、Z2、Z3、Z4)实现16个区域组的切换
防护等级 IP65

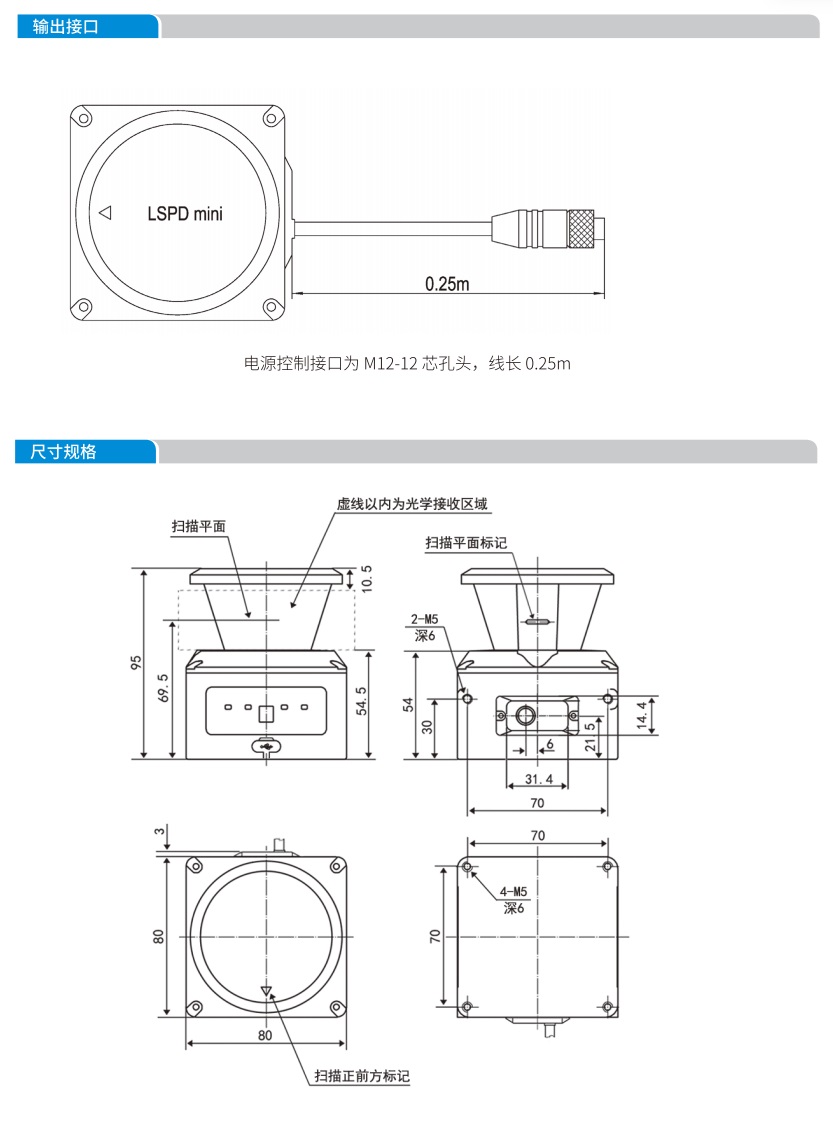

外形尺寸 8cm×8cm×9.5cm
电气特性
电源电压 DC9V~DC30V 功耗 <5W(输出端无负载)
输出方式 PNP输出
响应时间 40ms/r可调,默认80ms(两圈扫描)
上电启动时间 典型值6S

LSPDmini小型化安全激光扫描仪规格型号

产品系列 检测半径 扫描角度 输出形式 测量精度 角度分辨率 安装方式
LSPDM- □□ 27(270°) □□/ □□/ □□
类型 型号 检测半径 输出 测量精度 角分辨率 频率 安装支架

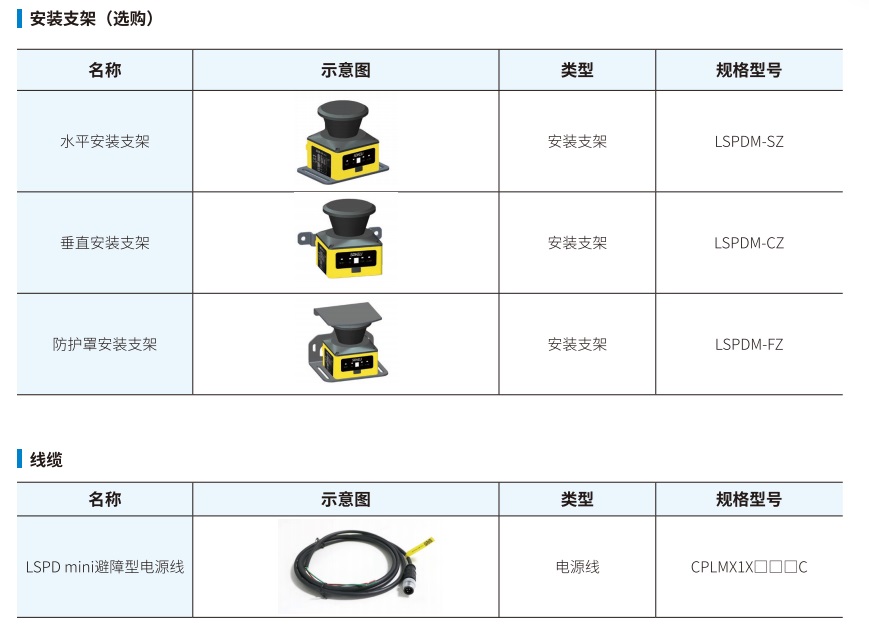

LSPDM避障型 LSPDM-0227BP/M05 2米@1.8%反射率 PNP 标准型,±4cm@1sigma 0.5° 28Hz LSPDM-SZ/LSPDM-CZ/LSPDM-FZ可选,
水平/垂直/防护罩安装可选
LSPDM避障型 LSPDM-0327BP/M05 3米@1.8%反射率 PNP 标准型,±4cm@1sigma 0.5° 28Hz

LSPDmini小型化安全激光扫描仪安装方式图
