LSE型激光雷达

产品介绍:LSE型激光雷达传承了LS系列激光雷达的优秀基因,旨在打造高性价比国货精品,20米扫描半径,270°水平视场角,是移动机器人导航、避障的理想选择。

分享到:

LSE型激光雷达产品特点

1、基于脉冲激光测距技术,相比发出连续恒定的光源,脉冲光能量值要高出1000倍,确保测量的稳定性和可靠性。同时结合纳秒级窄脉冲技术,确保一类激光产品,对人眼安全
2、宽动态范围回波信号处理技术, 精准探测量程内任意反射率和位置的物体,实现任意复杂和动态变化环境下的稳定性以及激光雷达产品之间的一致性
3、优选进口扫描电机,噪音低于30分贝,更稳定更安静
4、IP65级防护设计、专用温漂误差消除设计、专业EMC设计、专业抗光干扰设计,适应更多复杂工业环境
5、窗口可拆卸设计,方便维护、降低维护成本、延长产品使用寿命

LSE型激光雷达防区配置

LSE激光雷达防区配置

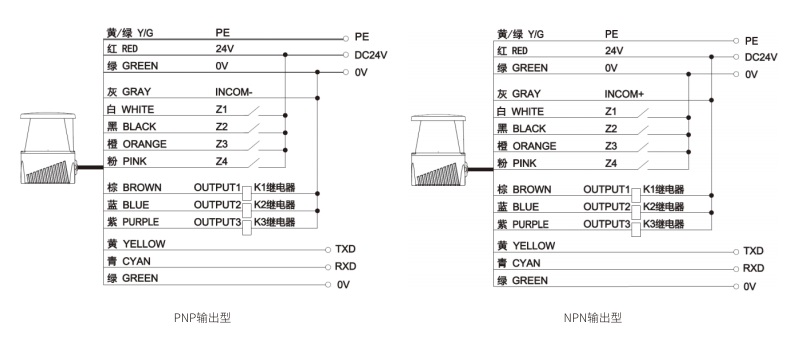

LSE型激光雷达接线图

LSE型激光雷达接线图

光学特性
检测光源 波长905nm,一类激光产品
最大检测半径 10米@70%反射率,4米@10%反射率;20米@70%反射率,8米@10%反射率
扫描角度范围 270°
角度分辨率 测量型:0.33° 避障型:0.5°
俯仰角 ±1°
相应时间 36ms/圈
测量误差 ±3cm(典型值)
电气/机械参数
工作电压 DC9V~DC30V
上电启动时间 典型值8s
功耗 <3w(输出端无负载)
输出 以太网输出
外形尺寸 64mm×62mm×83mm
电缆长度 标配线长1m
环境特性
环境温度 工作:﹣10℃~50℃,存储:﹣40℃~70℃,无结霜及凝雾
环境湿度 工作:35%RH~85%RH,存储:35%RH~95%RH
抗光干扰 15000Lux
抗冲击 加速度10g;脉冲持续时间:16ms;碰撞次数:三轴,每轴10000±10次
抗振动 频率10Hz~55Hz;振幅:0.35±0.05mm;扫描次数:三轴,每轴20次
防护等级 IP65
电磁兼容性(EMC) EMI EN61326-1:2013 EN55011:2009+A1:2010
EMS EN61326-1:2013 EN61000-4-2:2009;
EN61000-4-3:2006+A1;2008+A2:2010;
EN61000-4-4:2004+A1:2010;
EN61000-4-6:2009,EN61000-4-8:2010
EN61000-4-11:2004

LSE型激光雷达整机规格编号

产品系列 检测半径 扫描角度 输出形式 测量精度 角度分辨率 安装方式
LSE- □□ 27(270°) □□/ □□/ □□

规格型号 检测半径 输出形式 测量精度 角分辨率 安装支架
LSE-1027DE/H03 10m@70%反射率,4m@10%反射率 以太网输出 ±3cm@1sigma 0.33° SZ/JZ/FZ可选,水平/减震/防护罩安装可选
LSE-2027DE/H03 20m@70%反射率,8m@10%反射率 以太网输出 ±3cm@1sigma 0.33°
LSE-0627BP/H05 6m@70%反射率,2m@10%反射率 PNP ±3cm@1sigma 0.5°
LSE-0627BN/H05 6m@70%反射率,2m@10%反射率 NPN ±3cm@1sigma 0.5°
LSE-1027BP/H05 10m@70%反射率,4m@10%反射率 PNP ±3cm@1sigma 0.5°
LSE-1027BN/H05 10m@70%反射率,4m@10%反射率 NPN ±3cm@1sigma 0.5°

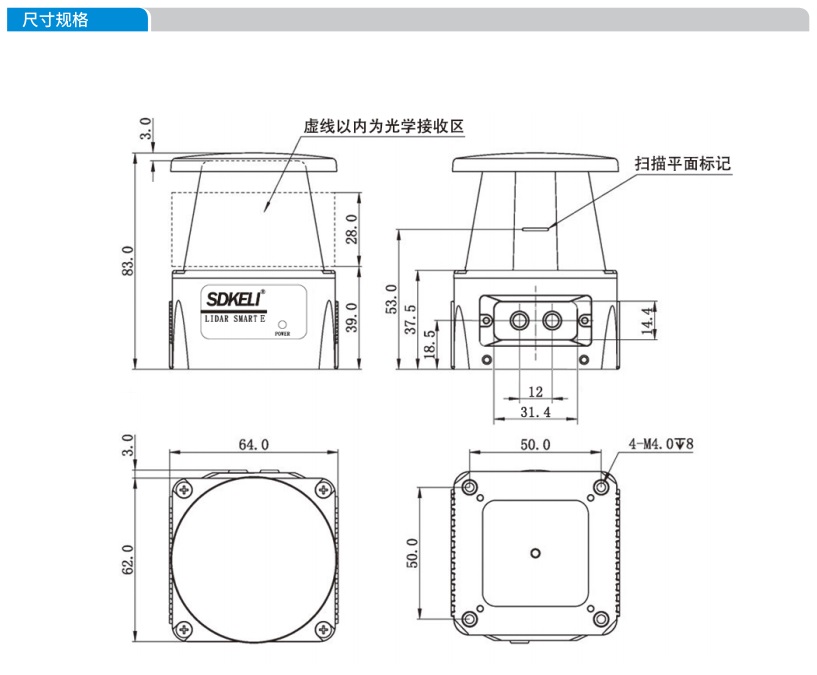

LES激光雷达外形尺寸图

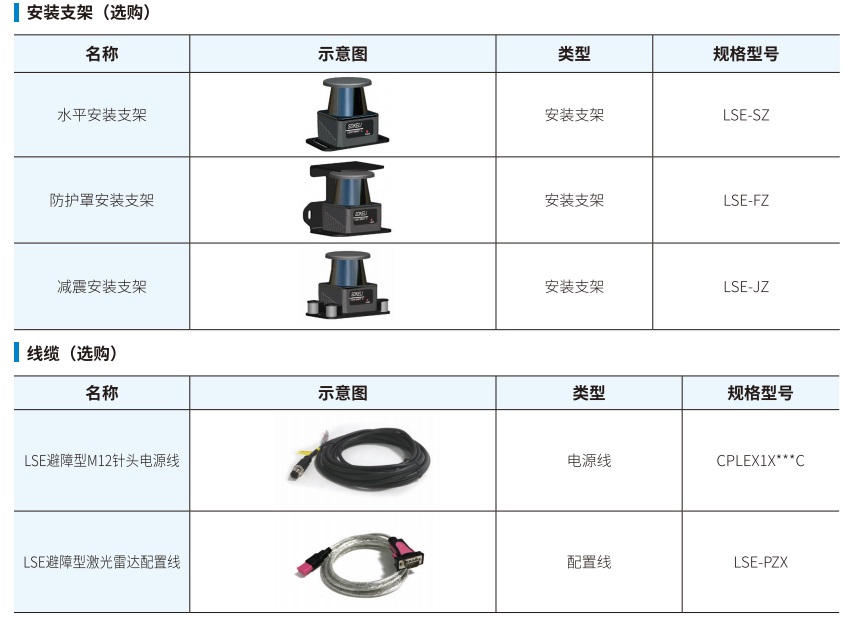

LSE激光雷达安装方式
