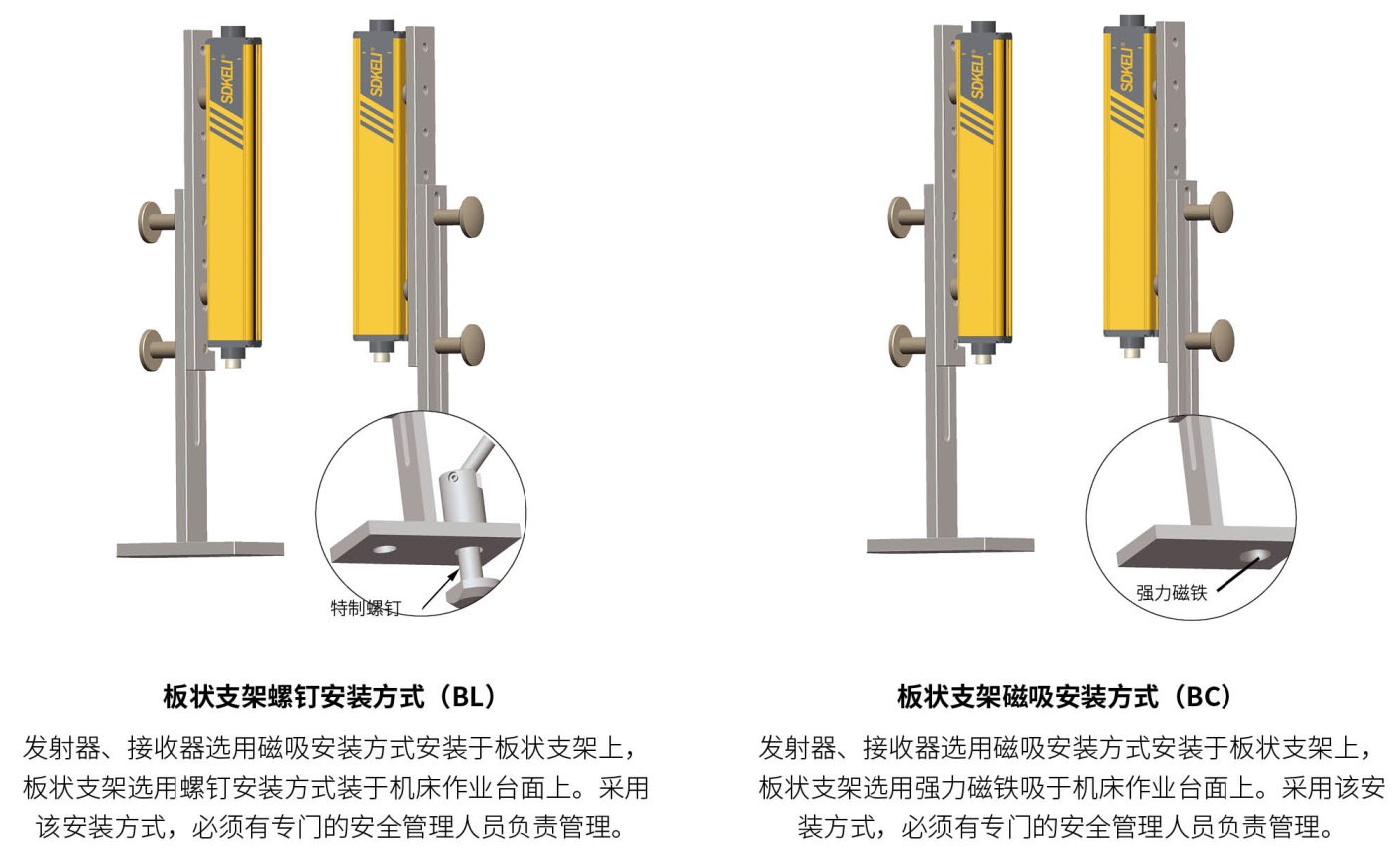

KS06型光电保护装置

产品介绍：KS06型光电保护装置能够有效检测出进入光幕区域的任何超过检测精度的不透明物体。适用于机械压力机、液压机、剪板机、折弯机以及其他危险场合的安全防护。KS06型光电保护装置配套CPSII型控制器、CPSIII型控制器、CQ2型控制器、CSRMC型安全继电器模块，配合机床控制系统，实现危险情况时控制自动停机的功能。

分享到：

产品特点:

1、自检功能完善，实现了包括输出信号在内的全自检
2、可实现浮动屏蔽功能，便于实现对长料的加工
3、提供两路继电器无源触点输出，安全性能更高
4、检测精度高，最高可达18mm，可保护手指
5、检测距离大，最大可达40m
6、检测高度大，最大可达2840mm
7、产品规格多，使用范围广
8、可提供分录指示功能，直观显示光速通断状态
9、减振性能好，适用于高速冲、大顿位压力机，使用寿命长
10、抗光干扰和电磁干扰能力强，工作更稳定
11、配置安全继电器模块时，可提供3常开1常闭输出和2常开1常闭输出两种形式

产品组成:

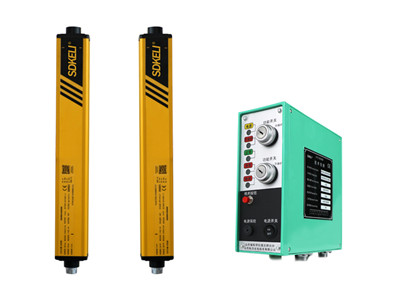

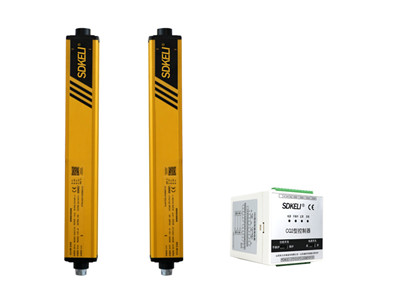

由控制器、发光器、受光器、传输线、电源线组成

规格型号

光学特性
安全等级	Type4 Cat.4 PL e
执行标准	GB/19436.1;GB/T19436.2;GB4584-2007;IEC 61496-1;IEC 61496-2
检测光源	红外LED（中心波长940nm）
检测高度	光轴间距×（光束数-1）
EAA	满足IEC 61496-2要求，检测距离在3m以上时，EAA<2.5°
光轴间距	10mm		20mm		40mm
检测精度	18mm		28mm		48mm
光速数	12、16、20...72	6、8、10...72	4、6、8...72		4、6、8...16	18、20、22...40
检测距离	A型：0~3m,B型：0~12m,D型：0~20m			E型：0~40m		E型：0~30m
环境特性
环境温度	工作	-10℃~55℃
环境温度	存储	-40℃~70℃
环境湿度	工作	35％RH~85％RH
环境湿度	存储	35％RH~95％RH
抗光干扰	白炽光源	3000Lux
	荧光光源	3000Lux
	太阳光源	10000Lux
EMC	EMS	符合GB/T19436-1和GB4584-2007中对四级安全光幕的要求
EMC	EMI	符合EN61326-1和EN55011中对工业现场的电磁辐射要求
抗振动	频率10Hz~55Hz;振幅：0.35±0.05mm;扫描次数：三轴，每轴20次
抗冲击	加速度10g;脉冲持续时间：16ms;碰撞次数：三轴，每轴1000±10次
防护等级	IP65

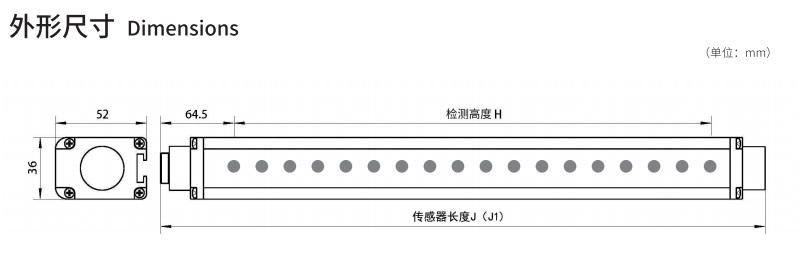

外形尺寸	52×36×Jmm(J为发光器/受光器长度)
电气特性
电源电压	DC12V±10％
消耗电流	发光器	≤300mA
消耗电流	受光器	≤100mA
响应时间	≤18ms
输出特性	通光时输出频率4kHz的方波信号
配套控制器	CPSII/CPSIII/CQ2/CSRMC

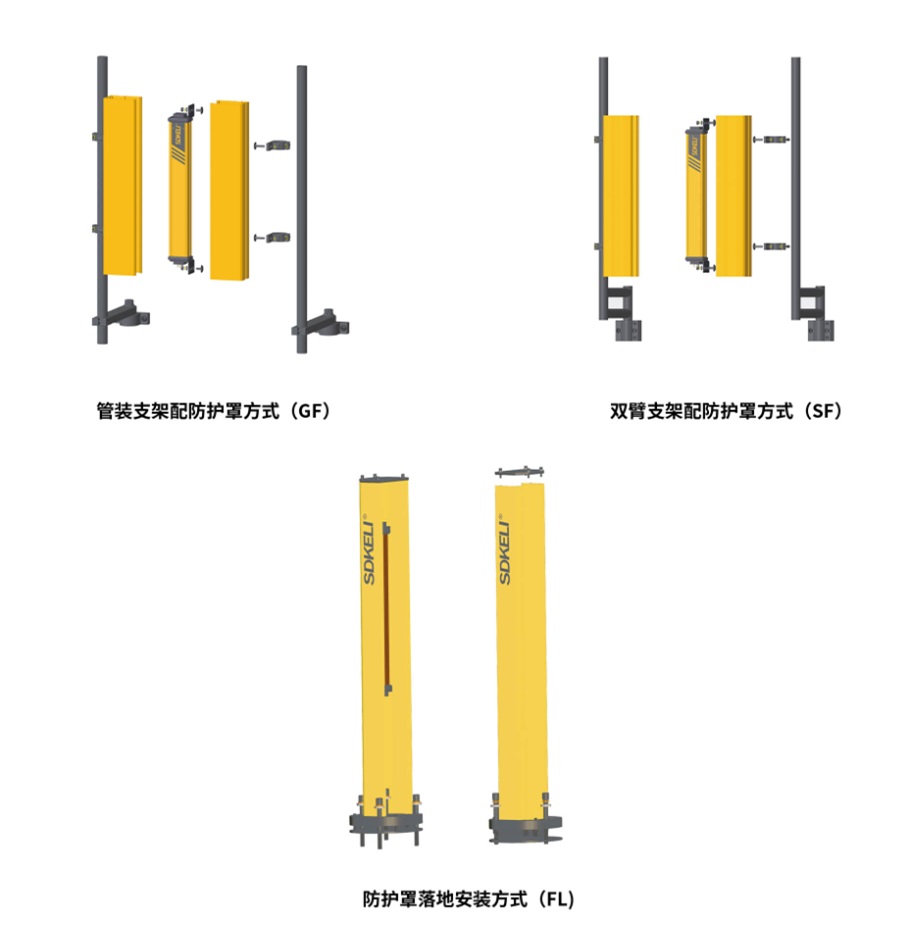

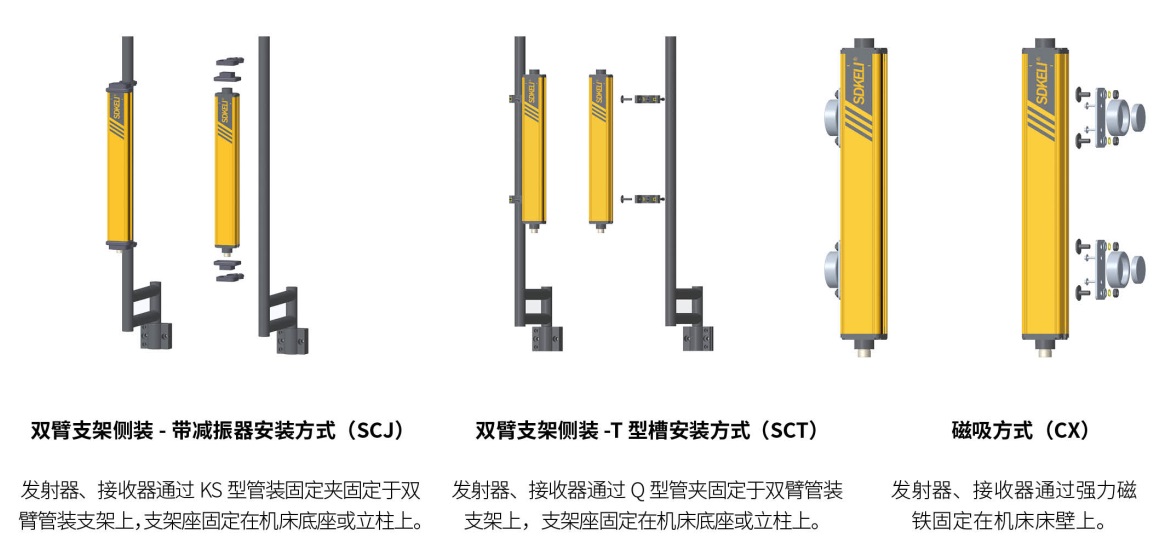

H 表示检测高度，J 表示发射器、接收器长度，L 表示钢管长度，C 表示防护罩长度 ( 单位：mm)

光轴间距10 检测精度18
光束数	规格型号	H	J	L	C
12	KS06*1210	110	199	500	260
16	KS06*1610	150	239	500	300
20	KS06*2010	190	279	500	340
24	KS06*2410	230	319	500	380
28	KS06*2810	270	359	750	420
32	KS06*3210	310	399	750	460
36	KS06*3610	350	439	750	500
40	KS06*4010	390	479	750	540
44	KS06*4410	430	519	750	580
48	KS06*4810	470	559	1000	620
52	KS06*5210	510	599	1000	660
56	KS06*5610	550	639	1000	700
60	KS06*6010	590	679	1000	740
64	KS06*6410	630	719	1000	780
68	KS06*6810	670	759	1000	820
72	KS06*7210	710	799	1000	860
光轴间距20 检测精度28
光束数	规格型号	H	J	L	C
6	KS06*0620	100	199	500	260
8	KS06*0820	140	239	500	300
10	KS06*1020	180	279	500	340
12	KS06*1220	220	319	500	380
14	KS06*1420	260	359	750	420
16	KS06*1620	300	399	750	460
18	KS06*1820	340	439	750	500
20	KS06*2020	380	479	750	540
22	KS06*2220	420	519	750	580
24	KS06*2420	460	559	1000	620
26	KS06*2620	500	599	1000	660
28	KS06*2820	540	639	1000	700
30	KS06*3020	580	679	1000	740
32	KS06*3220	620	719	1000	780
34	KS06*3420	660	759	1000	820
36	KS06*3620	700	799	1000	860
38	KS06*3820	740	839	1200	900
40	KS06*4020	780	879	1200	940
42	KS06*4220	820	919	1200	980
44	KS06*4420	860	959	1200	1020
46	KS06*4620	900	999	1200	1060
48	KS06*4820	940	1039	1500	1100
50	KS06*5020	980	1079	1500	1140
52	KS06*5220	1020	1119	1500	1180
54	KS06*5420	1060	1159	1500	1220
56	KS06*5620	1100	1199	1500	1260
58	KS06*5820	1140	1239	1500	1300
60	KS06*6020	1180	1279	1500	1340
62	KS06*6220	1220	1319	1500	1380
64	KS06*6420	1260	1359	1750	1420
66	KS06*6620	1300	1399	1750	1460
68	KS06*6820	1340	1439	1750	1500
70	KS06*7020	1380	1479	1750	1540
72	KS06*7220	1420	1519	1750	1580
光轴间距40 检测精度48
光束数	规格型号	H	J	L	C
4	KS06*0440	120	239	500	300
6	KS06*0640	200	319	500	380
8	KS06*0840	280	399	750	460
10	KS06*1040	360	479	750	540
12	KS06*1240	440	559	1000	620
14	KS06*1440	520	639	1000	700
16	KS06*1640	600	719	1000	780
18	KS06*1840	680	799	1000	860
20	KS06*2040	760	879	1200	940
22	KS06*2240	840	959	1200	1020
24	KS06*2440	920	1039	1500	1100
26	KS06*2640	1000	1119	1500	1180
28	KS06*2840	1080	1199	1500	1260
30	KS06*3040	1160	1279	1500	1340
32	KS06*3240	1240	1359	1750	1420
34	KS06*3440	1320	1439	1750	1500
36	KS06*3640	1400	1519	1750	1580
38	KS06*3840	1480	1599	2000	1660
40	KS06*4040	1560	1679	2000	1740
42	KS06*4240	1640	1759	2000	1820
44	KS06*4440	1720	1839	-	1900
46	KS06*4640	1800	1919	-	1980
48	KS06*4840	1880	1999	-	2060
50	KS06*5040	1960	2079	-	2140
52	KS06*5240	2040	2159	-	2220
54	KS06*5440	2120	2239	-	2300
56	KS06*5640	2200	2319	-	2380
58	KS06*5840	2280	2399	-	2460
60	KS06*6040	2360	2479	-	2540
62	KS06*6240	2440	2559	-	2620
64	KS06*6440	2520	2639	-	2700
66	KS06*6640	2600	2719	-	2780
68	KS06*6840	2680	2799	-	2860
70	KS06*7040	2760	2879	-	2940
72	KS06*7240	2840	2959	-	-

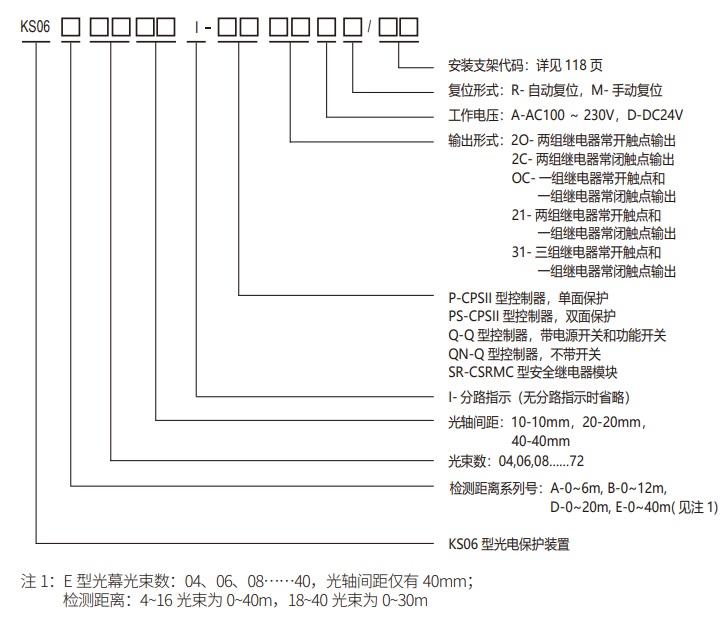

注：规格型号中 * 表示检测距离系列号，A 系列 0~6m，B 系列 0~12m，D 系列 0~20m，E 系列 0~40m（4~16 光束）/ 0~30m（18~40 光束）； E 系列只提供黄底部分的规格型号产品。
