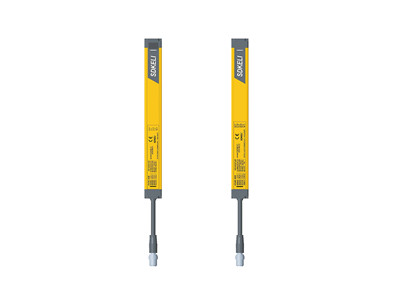

SMTC型测量光栅

产品介绍：SMTC测量光栅通过红外线非接触式测量，在不同场合实现长度宽度测量、面积测量、体积测量、方向检测，并可以根据现场需求，读取每束光通遮光状态，灵活进行数据处理；测量光栅支持多种接口输出。主要应用场合：仓储系统，物料定位，方向识别，限高系统；喷涂设备，追踪形状、轮廓进行喷涂，节省涂料，环保等；物流设备，通道上物品轮廓测量，体积测量。

分享到：

产品特点

1、超长检测距离且对准简单
2、安装方便、灵活
3、抗电磁干扰、光干扰能力强
4、抗振性强，防水、防尘性能优越
5、支持Modbus 485-RTU的通信接口
6、最大检测高度可达2.8m

产品组成

由发光器、接收器、支架、安装附件等组成

规格型号

STMC型测量光栅规格图

典型接线图

STMC型测量光栅接线图



光学特性
光轴间距8 mm
检测距离A型：0～3m；B型：0～6m；C型：0～15m
检测高度232 mm ～ 2872 mm（见SMTC 型测量光栅规格型号参数一览表）
有效孔径角(EAA)满足IEC61496-2要求，检测距离在3m以上时，EAA＜2.5°;
光源红外LED（波长850nm）
环境特性
环境温度工作-10～55℃(无结霜及凝雾)
存储-40～70℃
环境湿度工作35%～85%RH
存储35%～95%RH
环境照度白炽灯不小于3000 Lux
荧光灯不小于3000 Lux
太阳光不小于10000Lux
同源光干扰相同设计的发射元件的干扰光，不会导致SMTC型测量光栅产生危险失效
防护等级IP65/IP67
抗振动能力频率10～55Hz，振幅0.35±0.05mm，X、Y及Z方向各20次
抗冲击能力加速度10G，脉冲持续时间16ms，X、Y及Z 方向各1000次
电气特性
电源电压 24V DC±20% (纹波±5%)
消耗电流 (无负载时)发射器＜200 mA
接收器＜200 mA
扫描时间8 ms ～ 34 ms（见 SMTC 型测量光栅规格型号参数一览表）
启动时间＜2s
检测功能上电自检，工作过程中实时自检
保护电路过压过流保护，输出短路保护
同步方式线同步
基本功能
晶体管输出功能OUT1全通光输出ON，否则输出OFF
OUT2全遮光输出ON，否则输出OFF
数据输出功能查询光束数量查询传感器一共多少光束通道
查询所有光学通道状态查询上一周期每个通道的通遮状态
查询多段遮光信息查询上一周期每段遮光的起始点与路数，最多15 段遮光信息
配置波特率配置波特率，包括9600,19200，38400，57600，115200
配置传感器地址配置传感器地址，地址范围为0x41-0x5A
SMTC型测量光栅规格型号参数一览表（光轴间距8mm系列）
规格型号光束数HJLC扫描时间（ms）
SMTC□080232-△0030232270500340＜8
SMTC□080272-△0035272310750380＜8
SMTC□080312-△0040312350750420＜9
SMTC□080352-△0045352390750460＜9
SMTC□080392-△0050392430750500＜9
SMTC□080432-△0055432470750540＜10
SMTC□080472-△0060472510750580＜10
SMTC□080512-△00655125501000620＜11
SMTC□080552-△00705525901000660＜11
SMTC□080592-△00755926301000700＜11
SMTC□080632-△00806326701000740＜12
SMTC□080672-△00856727101000780＜12
SMTC□080712-△00907127501000820＜13
SMTC□080752-△00957527901000860＜13
SMTC□080792-△001007928301200900＜13
SMTC□080832-△001058328701200940＜14
SMTC□080872-△001108729101200980＜14
SMTC□080912-△0011591295012001020＜15
SMTC□080952-△0012095299012001060＜15
SMTC□080992-△00125992103015001100＜15
SMTC□081032-△001301032107015001140＜16
SMTC□081072-△001351072111015001180＜16
SMTC□081112-△001401112115015001220＜17
SMTC□081152-△001451152119015001260＜17
SMTC□081192-△001501192123015001300＜17
SMTC□081232-△001551232127015001340＜18
SMTC□081272-△001601272131017501380＜18
SMTC□081312-△001651312135017501420＜19
SMTC□081352-△001701352139017501460＜19
SMTC□081392-△001751392143017501500＜19
SMTC□081432-△001801432147017501540＜20
SMTC□081472-△001851472151017501580＜20
SMTC□081512-△001901512155020001620＜21
SMTC□081552-△001951552159020001660＜21
SMTC□081592-△002001592163020001700＜21
SMTC□081632-△002051632167020001740＜22
SMTC□081672-△0021016721710 1780＜22
SMTC□081712-△0021517121750 1820＜23
SMTC□081752-△0022017521790 1860＜23
SMTC□081792-△0022517921830 1900＜23
SMTC□081832-△0023018321870 1940＜24
SMTC□081872-△0023518721910 1980＜24
SMTC□081912-△0024019121950 2020＜25
SMTC□081952-△0024519521990 2060＜25
SMTC□081992-△0025019922030 2100＜25
SMTC□082032-△0025520322070 2140＜26
SMTC□082072-△0026020722110 2180＜26
SMTC□082112-△0026521122150 2220＜27
SMTC□082152-△0027021522190 2260＜27
SMTC□082192-△0027521922230 2300＜27
SMTC□082232-△0028022322270 2340＜28
SMTC□082272-△0028522722310 2380＜28
SMTC□082312-△0029023122350 2420＜29
SMTC□082352-△0029523522390 2460＜29
SMTC□082392-△0030023922430 2500＜29
SMTC□082432-△0030524322470 2540＜30
SMTC□082472-△0031024722510 2580＜30
SMTC□082512-△0031525122550 2620＜31
SMTC□082552-△0032025522590 2660＜31
SMTC□082592-△0032525922630 2700＜31
SMTC□082632-△0033026322670 2740＜32
SMTC□082672-△0033526722710 2780＜32
SMTC□082712-△0034027122750 2820＜33
SMTC□082752-△0034527522790 2860＜33
SMTC□082792-△0035027922830 2900＜33
SMTC□082832-△0035528322870 2940＜34
SMTC□082872-△0036028722910 2980＜34
注：“□”表示检测距离系列号，A 型：0 ～ 3m；B 型：0 ～ 6m;C 型：0 ～ 15m;“△”表示输出形式，4P-RS485+PNP； 4N-RS485+NPN;


SMTC型测量光栅外形尺寸图

SMTC测量光栅安装图
