KS06G型安全光栅

产品介绍：KS06型安全光栅将控制器功能集成到传感器内部，是专为经过风险评估不需要配备控制器并需要有电平信号控制的设备（如：采用PLC、计算机控制的设备）提供的光电保护装置，可输出两路安全的PNP或NPN信号。

分享到：

产品组成

由发光器、受光器、传输线组成

规格型号

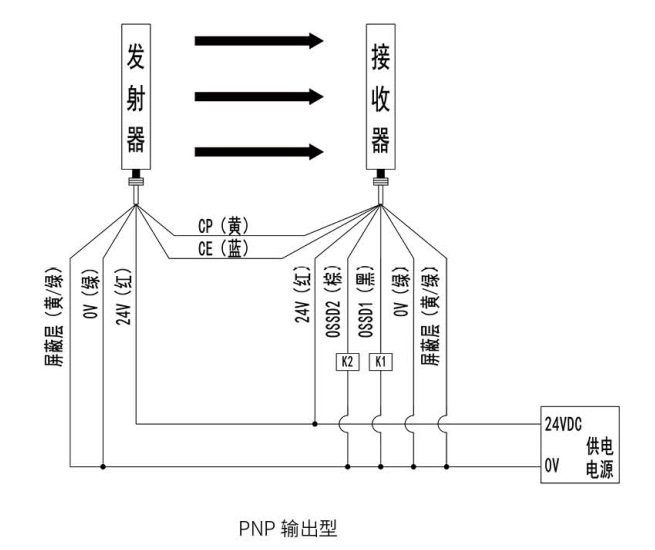

典型接线图



备注：K1、K2：控制机器危险部件的继电器或其他设备

光学特性
安全等级	Type4 Cat.4 PL e
执行标准	GB/19436.1;GB/T19436.2;GB4584-2007；IEC 61496-1；IEC 61496-2
DCagv	99%
CCF	100
检测光源	红外LED（中心波长940nm）
检测高度	光轴间距×（光束数-1）
EAA	满足IEC 61496-2要求，检测距离在3m以上时，EAA<2.5°<>
光轴间距	10mm	20mm	40mm
检测精度	18mm	28mm	48mm
光速数	16、20、24...72	8、10、12...72	4、6、8...72	4、6、8...16	18、20、22...40
检测距离	A型：0~6m,B型：0~12m,D型：0~20m			E型：0~40m	E型：0~30m
环境特性
环境温度	工作	-10℃~55℃（无结霜及凝雾）
环境温度	存储	-40℃~70℃
环境湿度	工作	35％RH~85％RH
环境湿度	存储	35％RH~95％RH
抗光干扰	白炽光源	3000Lux
	荧光光源	3000Lux
	太阳光源	10000Lux
EMC	EMS	符合GB/T19436-1和GB/T4584中对四级安全光幕的要求
EMC	EMI	符合EN61326-1和EN55011中对工业现场的电磁辐射要求
抗振能力	频率10Hz~55Hz;振幅：0.35±0.05mm;扫描次数：三轴，每轴20次
抗冲击能力	加速度10g;脉冲持续时间：16ms;碰撞次数：三轴，每轴1000±10次
防护等级	IP65
外形尺寸	52×36×Jmm(J为发光器/受光器长度)
电气特性
电源电压	DC24V±10％
消耗电流	发射器	≤300mA
消耗电流	接受器	≤100mA（无负载）
响应时间	≤18ms
输出特性	NPN输出	NPN晶体管输出×2（通光时ON）、负载电流300mA以下,残留电压3V以下（排除导线延长的影响）
输出特性	PNP输出	PNP晶体管输出×2（通光时ON）、负载电流300mA以下,残留电压3V以下（排除导线延长的影响）
配套控制器	不配控制器；或配置CSRMB模块，输出继电器无源触点信号

光轴间距10 检测精度18
H 表示检测高度，J 表示发射器、接收器长度，L 表示钢管长度，C 表示防护罩长度 ( 单位：mm)
光束数	规格型号	H	J	L	C	MTTF₀（年）	PFH₀（1/h）	MTTF（年）
16	KS06*1610GZ#T	150	239	500	300	311	7.76E-09	59
20	KS06*2010GZ#T	190	279	500	340	292	7.76E-09	56
24	KS06*2410GZ#T	230	319	500	380	275	8.67E-09	54
28	KS06*2810GZ#T	270	359	750	420	260	8.67E-09	52
32	KS06*3210GZ#T	310	399	750	460	246	9.81E-09	49
36	KS06*3610GZ#T	350	439	750	500	234	9.81E-09	48
40	KS06*4010GZ#T	390	479	750	540	223	1.08E-08	46
44	KS06*4410GZ#T	430	519	750	580	213	1.08E-08	44
48	KS06*4810GZ#T	470	559	1000	620	204	1.19E-08	43
52	KS06*5210GZ#T	510	599	1000	660	195	1.19E-08	41
56	KS06*5610GZ#T	550	639	1000	700	188	1.33E-08	40
60	KS06*6010GZ#T	590	679	1000	740	180	1.33E-08	39
64	KS06*6410GZ#T	630	719	1000	780	174	1.33E-08	38
68	KS06*6810GZ#T	670	759	1000	820	168	1.50E-08	36
72	KS06*7210GZ#T	710	799	1000	860	162	1.50E-08	35
光轴间距20 检测精度28
光束数	规格型号	H	J	L	C	MTTF₀（年）	PFH₀（1/h）	MTTF（年）
8	KS06*0820GZ#T	140	239	500	300	358	6.44E-09	65
10	KS06*1020GZ#T	180	279	500	340	345	7.04E-09	63
12	KS06*1220GZ#T	220	319	500	380	333	7.04E-09	62
14	KS06*1420GZ#T	260	359	750	420	321	7.04E-09	60
16	KS06*1620GZ#T	300	399	750	460	311	7.76E-09	59
18	KS06*1820GZ#T	340	439	750	500	301	7.76E-09	57
20	KS06*2020GZ#T	380	479	750	540	292	7.76E-09	56
22	KS06*2220GZ#T	420	519	750	580	283	8.67E-09	55
24	KS06*2420GZ#T	460	559	1000	620	275	8.67E-09	54
26	KS06*2620GZ#T	500	599	1000	660	267	8.67E-09	53
28	KS06*2820GZ#T	540	639	1000	700	260	8.67E-09	52
30	KS06*3020GZ#T	580	679	1000	740	253	9.81E-09	50
32	KS06*3220GZ#T	620	719	1000	780	246	9.81E-09	49
34	KS06*3420GZ#T	660	759	1000	820	240	9.81E-09	49
36	KS06*3620GZ#T	700	799	1000	860	234	9.81E-09	48
38	KS06*3820GZ#T	740	839	1200	900	228	1.08E-08	47
40	KS06*4020GZ#T	780	879	1200	940	223	1.08E-08	46
42	KS06*4220GZ#T	820	919	1200	980	218	1.08E-08	45
44	KS06*4420GZ#T	860	959	1200	1020	213	1.08E-08	44
46	KS06*4620GZ#T	900	999	1200	1060	208	1.19E-08	43
48	KS06*4820GZ#T	940	1039	1500	1100	204	1.19E-08	43
50	KS06*5020GZ#T	980	1079	1500	1140	199	1.19E-08	42
52	KS06*5220GZ#T	1020	1119	1500	1180	195	1.19E-08	42
54	KS06*5420GZ#T	1060	1159	1500	1220	191	1.19E-08	41
56	KS06*5620GZ#T	1100	1199	1500	1260	188	1.33E-08	40
58	KS06*5820GZ#T	1140	1239	1500	1300	184	1.33E-08	39
60	KS06*6020GZ#T	1180	1279	1500	1340	180	1.33E-08	39
62	KS06*6220GZ#T	1220	1319	1500	1380	177	1.33E-08	38
64	KS06*6420GZ#T	1260	1359	1750	1420	174	1.33E-08	38
66	KS06*6620GZ#T	1300	1399	1750	1460	171	1.33E-08	37
68	KS06*6820GZ#T	1340	1439	1750	1500	168	1.50E-08	36
70	KS06*7020GZ#T	1380	1479	1750	1540	165	1.50E-08	36
72	KS06*7220GZ#T	1420	1519	1750	1580	162	1.50E-08	35
光轴间距40 检测精度48
光束数	规格型号	H	J	L	C	MTTF₀（年）	PFH₀（1/h）	MTTF（年）
4	KS06*0440GZ#T	120	239	500	300	387	5.94E-09	69
6	KS06*0640GZ#T	200	319	500	380	372	6.44E-09	67
8	KS06*0840GZ#T	280	399	750	460	358	6.44E-09	65
10	KS06*1040GZ#T	360	479	750	540	345	7.04E-09	63
12	KS06*1240GZ#T	440	559	1000	620	333	7.04E-09	63
14	KS06*1440GZ#T	520	639	1000	700	321	7.04E-09	60
16	KS06*1640GZ#T	600	719	1000	780	311	7.76E-09	59
18	KS06*1840GZ#T	680	799	1000	860	301	7.76E-09	57
20	KS06*2040GZ#T	760	879	1200	940	292	7.76E-09	56
22	KS06*2240GZ#T	840	959	1200	1020	283	8.67E-09	55
24	KS06*2440GZ#T	920	1039	1500	1100	275	8.67E-09	54
26	KS06*2640GZ#T	1000	1119	1500	1180	267	8.67E-09	53
28	KS06*2840GZ#T	1080	1199	1500	1260	260	8.67E-09	52
30	KS06*3040GZ#T	1160	1279	1500	1340	253	9.81E-09	50
32	KS06*3240GZ#T	1240	1359	1750	1420	246	9.81E-09	49
34	KS06*3440GZ#T	1320	1439	1750	1500	240	9.81E-09	49
36	KS06*3640GZ#T	1400	1519	1750	1580	234	9.81E-09	48
38	KS06*3840GZ#T	1480	1599	2000	1660	228	1.08E-08	48
40	KS06*4040GZ#T	1560	1679	2000	1740	223	1.08E-08	46
42	KS06*4240GZ#T	1640	1759	2000	1820	218	1.08E-08	45
44	KS06*4440GZ#T	1720	1839	-	1900	213	1.08E-08	44
46	KS06*4640GZ#T	1800	1919	-	1980	208	1.19E-08	43
48	KS06*4840GZ#T	1880	1999	-	2060	204	1.19E-08	43
50	KS06*5040GZ#T	1960	2079	-	2140	199	1.19E-08	42
52	KS06*5240GZ#T	2040	2159	-	2220	195	1.19E-08	42
54	KS06*5440GZ#T	2120	2239	-	2300	191	1.19E-08	41
56	KS06*5640GZ#T	2200	2319	-	2380	188	1.33E-08	40
58	KS06*5840GZ#T	2280	2399	-	2460	184	1.33E-08	39
60	KS06*6040GZ#T	2360	2479	-	2540	180	1.33E-08	39
62	KS06*6240GZ#T	2440	2559	-	2620	177	1.33E-08	38
64	KS06*6440GZ#T	2520	2639	-	2700	174	1.33E-08	38
66	KS06*6640GZ#T	2600	2719	-	2780	171	1.33E-08	37
68	KS06*6840GZ#T	2680	2799	-	2860	168	1.50E-08	36
70	KS06*7040GZ#T	2760	2879	-	2940	165	1.50E-08	36
72	KS06*7240GZ#T	2840	2959	-	3020	162	1.50E-08	35
注：规格型号中 * 表示检测距离系列号，A 系列 0~6m，B 系列 0~12m，D 系列 0~20m，E 系列 0~40m（4~16 光束）/ 0~30m（18~40 光束）； # 表示输出形式，P 表示 PNP 输出，N 表示 NPN 输出； E 系列只提供黄底部分的规格型号产品。
