LCS3型光栅

产品介绍：LCS3型光栅采用 TÜV认证光栅技术平台设计开发；体积小巧、结构精致；支持线同步与光同步两种模式，抗干扰能力强；保护高度高达 2872mm，稳定对光距离大于 15m；广泛适用于自动化领域。

分享到：

产品特点

1、采用 TÜV认证光栅技术平台，符合国际安全标准，确保可靠防护
2、内置强化骨架支撑，机械强度高，抗冲击振动，适应严苛工业环境
3、高性能与低成本兼备，兼顾可靠性和经济性需求
4、支持线同步与光同步两种模式，抗光干扰及电磁干扰能力突出，运行更稳定
5、NPN/PNP一体化输出接口，兼容性强，便于现场快速部署
5、接收器端盖集成高亮状态指示灯，远距离可视，实时反馈光栅工作状态
6、小型化机身，支持正装、侧装及 T型槽多种安装方式，适应复杂空间需求
7、柔性线缆甩线输出，节省安装空间，简化走线流程

产品组成

由发光器、接收器、传输线组成

规格型号

LCS3型光栅规格型号图

典型接线图

LCS3型光栅接线图

光学特性
检测光源红外LED（中心波长850nm）
光轴间距8mm24mm40mm
检测精度14mm30mm46mm
检测距离A：0～5m，B：0～15m
检测高度112 mm～2872 mm（见LCS3型光栅规格型号参数一览表）
环境特性
环境温度工作-10℃~55℃（无结霜及凝雾）
存储-40℃~70℃
环境湿度工作35％RH~85％RH
存储35％RH~95％RH
抗光干扰10000Lux
EMC满足Type4光幕标准
抗振动频率10Hz~55Hz;振幅：0.35±0.05mm;扫描次数：三轴，每轴20次
抗冲击加速度10g;脉冲持续时间：16ms;碰撞次数：三轴，每轴1000±10次
防护等级IP54
外形尺寸26.5×30×Jmm(J为发光器/受光器长度)
电气特性
电源电压24V DC±20% (纹波±5%)
消耗电流发射器≤200mA
接收器≤200mA（空载）
响应时间根据光束数不同，具体见规格型号一览表
输出特性NPN输出NPN晶体管输出；通光时晶体管ON，带负载能力≤200mA,输出电压≤2V。遮光时晶体管OFF，输出电压≥VCC-2V
PNP输出PNP晶体管输出；通光时晶体管ON，带负载能力≤200mA,输出电压≥VCC-3V。遮光时晶体管OFF，输出电压≤2V
启动时间＜2s
检测功能上电自检，工作过程中实时自检
保护电路过压过流保护，输出短路保护


规格型号参数一览表(H表示检测高度，J表示发射器接收器长度，L表示钢管长度，C表示防护罩长度，单位mm)。备注：''□''表示检测距离系列号，A型：0～8m；B型：0～15m
14mm系列规格型号光束数HJLC响应时间（ms）
LCS3□0112PN14G15112150500220＜8
LCS3□0152PN14G20152190500260＜9
LCS3□0192PN14G25192230500300＜11
LCS3□0232PN14G30232270500340＜12
LCS3□0272PN14G35272310750380＜14
LCS3□0312PN14G40312350750420＜15
LCS3□0352PN14G45352390750460＜17
LCS3□0392PN14G50392430750500＜18
LCS3□0432PN14G55432470750540＜20
LCS3□0472PN14G60472510750580＜21
LCS3□0512PN14G655125501000620＜23
LCS3□0552PN14G705525901000660＜24
LCS3□0592PN14G755926301000700＜26
LCS3□0632PN14G806326701000740＜27
LCS3□0672PN14G856727101000780＜29
LCS3□0712PN14G907127501000820＜30
LCS3□0752PN14G957527901000860＜32
LCS3□0792PN14G1007928301200900＜33
LCS3□0832PN14G1058328701200940＜35
LCS3□0872PN14G1108729101200980＜36
LCS3□0912PN14G11591295012001020＜38
LCS3□0952PN14G12095299012001060＜39
LCS3□0992PN14G125992103015001100＜41
LCS3□1032PN14G1301032107015001140＜42
LCS3□1072PN14G1351072111015001180＜44
LCS3□1112PN14G1401112115015001220＜45
LCS3□1152PN14G1451152119015001260＜47
LCS3□1192PN14G1501192123015001300＜48
LCS3□1232PN14G1551232127015001340＜50
LCS3□1272PN14G1601272131017501380＜51
LCS3□1312PN14G1651312135017501420＜53
LCS3□1352PN14G1701352139017501460＜54
LCS3□1392PN14G1751392143017501500＜56
LCS3□1432PN14G1801432147017501540＜57
LCS3□1472PN14G1851472151017501580＜59
LCS3□1512PN14G1901512155020001620＜60
LCS3□1552PN14G1951552159020001660＜62
LCS3□1592PN14G2001592163020001700＜63
LCS3□1632PN14G2051632167020001740＜65
LCS3□1672PN14G2101672171020001780＜66
LCS3□1912PN14G24019121950 2020＜75
LCS3□2152PN14G27021522190 2260＜84
LCS3□2392PN14G30023922430 2500＜93
LCS3□2872PN14G36028722910 2980＜111
30mm系列LCS3□0112PN30G6112150500220<5<>
LCS3□0152PN30G8152190500260<5<>
LCS3□0192PN30G9192230500300<6<>
LCS3□0232PN30G11232270500340<6<>
LCS3□0272PN30G13272310750380<7<>
LCS3□0312PN30G15312350750420<8<>
LCS3□0352PN30G16352390750460<8<>
LCS3□0392PN30G18392430750500<8<>
LCS3□0432PN30G20432470750540<9<>
LCS3□0472PN30G21472510750580<9<>
LCS3□0512PN30G235125501000620<10<>
LCS3□0552PN30G255525901000660<11<>
LCS3□0592PN30G265926301000700<11<>
LCS3□0632PN30G286326701000740<11<>
LCS3□0672PN30G306727101000780<12<>
LCS3□0712PN30G317127501000820<12<>
LCS3□0752PN30G337527901000860<13<>
LCS3□0792PN30G357928301200900<14<>
LCS3□0832PN30G368328701200940<14<>
LCS3□0872PN30G388729101200980<14<>
LCS3□0912PN30G4091295012001020<15<>
LCS3□0952PN30G4195299012001060<15<>
LCS3□0992PN30G43992103015001100<16<>
LCS3□1032PN30G451032107015001140<17<>
LCS3□1072PN30G461072111015001180<17<>
LCS3□1112PN30G481112115015001220<17<>
LCS3□1152PN30G501152119015001260<18<>
LCS3□1192PN30G511192123015001300<18<>
LCS3□1232PN30G531232127015001340<19<>
LCS3□1272PN30G551272131017501380<20<>
LCS3□1312PN30G561312135017501420<20<>
LCS3□1352PN30G581352139017501460<20<>
LCS3□1392PN30G601392143017501500<21<>
LCS3□1432PN30G611432147017501540<21<>
LCS3□1472PN30G631472151017501580<22<>
LCS3□1512PN30G651512155020001620<23<>
LCS3□1552PN30G661552159020001660<23<>
LCS3□1592PN30G681592163020001700<23<>
LCS3□1632PN30G701632167020001740<24<>
LCS3□1672PN30G711672171020001780<24<>
LCS3□1912PN30G8119121950 2020<27<>
LCS3□2152PN30G9121522190 2260<30<>
LCS3□2392PN30G10123922430 2500<33<>
LCS3□2872PN30G12128722910 2980<39<>
46mm系列LCS3□0112PN46G4112150500220<4<>
LCS3□0152PN46G5152190500260<5<>
LCS3□0192PN46G6192230500300<5<>
LCS3□0232PN46G7232270500340<5<>
LCS3□0272PN46G8272310750380<5<>
LCS3□0312PN46G9312350750420<6<>
LCS3□0352PN46G10352390750460<6<>
LCS3□0392PN46G11392430750500<6<>
LCS3□0432PN46G12432470750540<7<>
LCS3□0472PN46G13472510750580<7<>
LCS3□0512PN46G145125501000620<7<>
LCS3□0552PN46G155525901000660<8<>
LCS3□0592PN46G165926301000700<8<>
LCS3□0632PN46G176326701000740<8<>
LCS3□0672PN46G186727101000780<8<>
LCS3□0712PN46G197127501000820<9<>
LCS3□0752PN46G207527901000860<9<>
LCS3□0792PN46G217928301200900<9<>
LCS3□0832PN46G228328701200940<10<>
LCS3□0872PN46G238729101200980<10<>
LCS3□0912PN46G2491295012001020<10<>
LCS3□0952PN46G2595299012001060<11<>
LCS3□0992PN46G26992103015001100<11<>
LCS3□1032PN46G271032107015001140<11<>
LCS3□1072PN46G281072111015001180<11<>
LCS3□1112PN46G291112115015001220<12<>
LCS3□1152PN46G301152119015001260<12<>
LCS3□1192PN46G311192123015001300<12<>
LCS3□1232PN46G321232127015001340<13<>
LCS3□1272PN46G331272131017501380<13<>
LCS3□1312PN46G341312135017501420<13<>
LCS3□1352PN46G351352139017501460<14<>
LCS3□1392PN46G361392143017501500<14<>
LCS3□1432PN46G371432147017501540<14<>
LCS3□1472PN46G381472151017501580<14<>
LCS3□1512PN46G391512155020001620<15<>
LCS3□1552PN46G401552159020001660<15<>
LCS3□1592PN46G411592163020001700<15<>
LCS3□1632PN46G421632167020001740<16<>
LCS3□1672PN46G431672171020001780<16<>
LCS3□1912PN46G4919121950 2020<18<>
LCS3□2152PN46G5521522190 2260<20<>
LCS3□2392PN46G6123922430 2500<21<>
LCS3□2872PN46G7328722910 2980<25<>



LCS3型光栅外形尺寸图

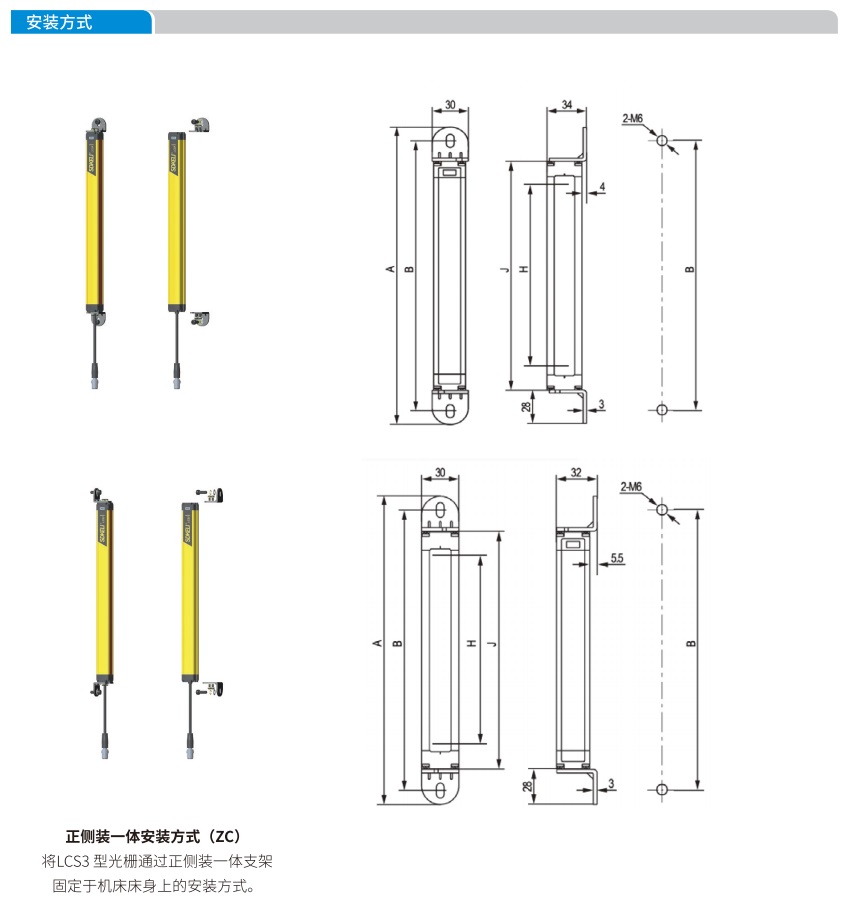

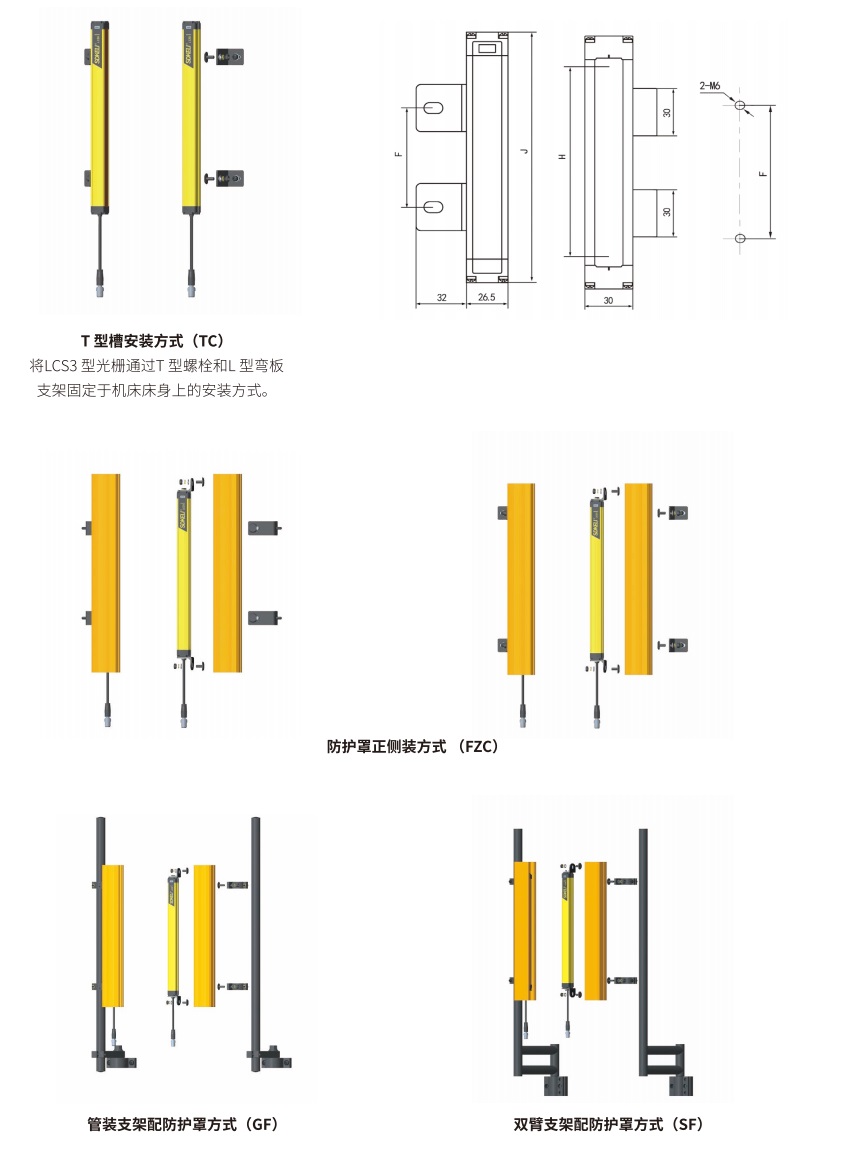

LCS3型光栅安装方式
